Muro pantalla o Muro milán proceso constructivo

¿Alguna vez te has preguntado cómo surgen esos imponentes sótanos en los rascacielos de las grandes ciudades, o cómo se mantiene en pie una excavación profunda sin que el terreno ceda ni un milímetro? Detrás de estas hazañas de la ingeniería moderna, a menudo se encuentra una solución discreta pero formidable: el muro pantalla. Esta técnica no es solo un componente estructural; es una verdadera columna vertebral subterránea que permite que la visión arquitectónica se eleve con seguridad sobre el suelo.

Indice de contenidos

Para quienes se adentran en el mundo de la construcción o simplemente sienten curiosidad por cómo se materializan las grandes obras, el concepto de muro pantalla puede sonar técnico y complejo. Sin embargo, en esencia, es una respuesta ingeniosa a uno de los desafíos más antiguos de la construcción: contener la tierra y el agua para crear espacio útil bajo la superficie. Esta guía definitiva busca desmitificar el muro pantalla, invitando al lector a un viaje desde sus principios más básicos hasta las complejidades de su diseño y construcción, revelando por qué esta técnica es indispensable en el paisaje urbano actual.

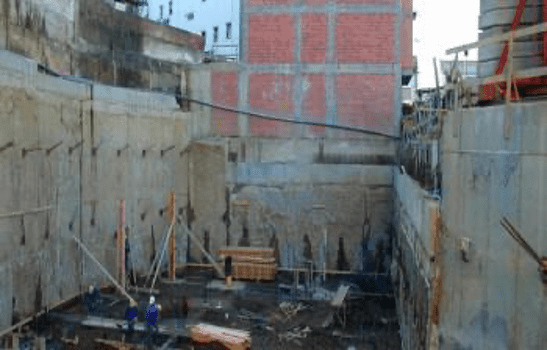

Muro milan

Muro Pantalla: El Cimiento Invisible de la Infraestructura Moderna

Imaginemos por un momento el caos que sería construir un edificio de veinte pisos con tres niveles de sótano en pleno centro de una ciudad. El espacio es limitado, hay edificios vecinos a escasos metros, y bajo tierra, un entramado de tuberías y cables. Además, si el nivel freático es alto, el agua amenaza con inundar cualquier intento de excavación. Aquí es donde el muro pantalla entra en juego, no como una opción, sino como una necesidad imperiosa.

¿Qué es un Muro Pantalla?

Un muro pantalla, también conocido como pantalla de pilotes o muro diafragma, es una estructura de contención profunda, generalmente de hormigón armado, que se construye bajo tierra antes de realizar la excavación principal. A diferencia de un muro de contención tradicional que se edifica a medida que se excava y rellena, el muro pantalla se excava y se moldea in situ (en el lugar) como una “pared” subterránea antes de que la pala comience a mover grandes volúmenes de tierra.

Su magia reside en su capacidad para actuar como una barrera continua y rígida. Es como un paraguas gigante, pero en lugar de proteger de la lluvia, protege la excavación del empuje lateral del suelo y de la intrusión de agua subterránea. Esta distinción es fundamental y marca la diferencia entre una obra fluida y segura, y una pesadilla de derrumbes y filtraciones.

Principios Físicos y Mecánica de Suelos Detrás del Muro Pantalla

La eficacia de un muro pantalla se basa en principios de mecánica de suelos fascinantes. Imaginen un castillo de arena. Si intentamos cavar un agujero profundo en él, las paredes cederán. Ahora, imaginemos que antes de cavar, vertemos una sustancia viscosa que mantiene la arena unida. Esa “sustancia” en la construcción es el lodo bentonítico.

Durante la excavación de la zanja del muro pantalla, se bombea constantemente este lodo, una suspensión de arcilla bentonita en agua. ¿Su función? Ejercer una presión hidrostática que contrarresta el empuje del terreno, evitando que la zanja colapse. Es una danza delicada entre la presión del lodo y la del suelo, una especie de ballet subterráneo donde la estabilidad es la estrella principal. La bentonita forma una capa delgada e impermeable en las paredes de la zanja, estabilizándolas y reduciendo la pérdida de agua del lodo hacia el terreno. Sin este fluido especial, la excavación profunda sería una quimera en muchos tipos de suelo.

Aplicaciones Estratégicas del Muro milán en Proyectos Globales

El muro pantalla no es una solución para cualquier problema de contención. Es una respuesta de ingeniería sofisticada para situaciones donde la complejidad y los riesgos son elevados. Sus aplicaciones son tan variadas como fascinantes:

Soterrados y Sótanos en Entornos Urbanos

Esta es quizás su aplicación más visible. Permite construir múltiples niveles subterráneos para aparcamientos, centros comerciales, estaciones de metro o servicios públicos en el corazón de ciudades densamente pobladas, donde el espacio horizontal es un lujo inalcanzable. Piensen en los grandes rascacielos que ven en Nueva York, Tokio o Dubái; la profundidad de sus cimientos sería imposible sin muros pantalla.

Grandes Cimentaciones Profundas

Para estructuras con cargas excepcionalmente altas, como puentes, presas o silos, el muro pantalla no solo actúa como contención, sino también como parte integral de la cimentación profunda.

Infraestructura de Transporte

La construcción de túneles viales o ferroviarios, pasos a desnivel, e incluso la estabilización de taludes en carreteras que serpentean por terrenos inestables, se beneficia enormemente de la rigidez y estanqueidad que ofrece un muro pantalla. Es la garantía de que una vía subterránea se mantendrá seca y segura.

Contención de Aguas y Barreras Impermeables

En proyectos donde la infiltración de agua es un problema crítico, como la protección de zonas bajas contra inundaciones o la contención de contaminantes, los muros pantalla plásticos (con mezclas de bentonita-cemento) crean barreras impermeables altamente efectivas.

Cada una de estas aplicaciones subraya un punto crucial: el muro pantalla no es solo una pared, es un facilitador. Permite a arquitectos y urbanistas soñar con estructuras más ambiciosas y a ingenieros transformar esos sueños en una realidad segura y funcional.

Conoce los Tipos de Muro Pantalla: ¿Cuál es el Ideal para tu Proyecto?

La versatilidad del muro pantalla no radica solo en su existencia, sino en la variedad de formas que puede adoptar. Como un sastre que elige el tejido perfecto para cada ocasión, los ingenieros seleccionan el tipo de muro pantalla más adecuado según las condiciones del terreno, la profundidad de la excavación y la función que desempeñará.

Muros Pantalla de Hormigón Armado “In Situ”: La Opción Más Versátil

Este es el tipo más común y, posiblemente, el “clásico” de los muros pantalla. Consiste en paneles de hormigón armado construidos directamente en la zanja previamente excavada y estabilizada con lodo bentonítico.

Pantallas Continuas

Son la forma más directa. Se excava una serie de paneles adyacentes que, al hormigonarse, forman una pared continua y uniforme. Piensen en una línea de dominó cayendo, pero al revés: cada pieza se solidifica y se conecta con la siguiente.

Pantallas de Pilotes Secantes o Tangentes

Aquí, la innovación es clave. En lugar de una zanja continua, se perforan pilotes individuales que se superponen parcialmente (secantes) o se tocan (tangentes). La diferencia fundamental es que los pilotes secantes permiten una mayor estanqueidad al cortar el pilote adyacente, lo que los hace ideales para terrenos con alto nivel freático. Es como una cremallera subterránea que sella completamente el paso del agua. Las pantallas tangentes, aunque ofrecen buena contención, pueden no ser completamente estancas.

Muros Pantalla Plásticos (Slurry Walls): Especialistas en Impermeabilización

Mientras que los muros de hormigón buscan resistencia estructural, los muros pantalla plásticos se centran en la impermeabilidad. Se construyen de manera similar, pero la mezcla no es hormigón, sino una combinación de suelo excavado, bentonita y cemento.

Su función principal es crear barreras de baja permeabilidad, ideales para controlar el flujo de agua subterránea, aislar zonas contaminadas o proteger fuentes de agua potable. Son los guardianes silenciosos de la pureza subterránea.

Muros Pantalla Prefabricados: Rapidez y Control de Calidad

En ciertos proyectos, donde la velocidad de ejecución y un control de calidad extremadamente riguroso son prioritarios, se opta por paneles de muro pantalla prefabricados. Estos se fabrican en una planta bajo condiciones controladas y luego se transportan e instalan en la zanja preparada.

La ventaja principal es la rapidez de montaje y la alta calidad del hormigón. Sin embargo, su limitación reside en el transporte de paneles de gran tamaño y la dificultad para lograr conexiones perfectamente estancas entre ellos, lo que puede requerir soluciones adicionales para las juntas.

Clasificación por su Comportamiento Estructural

Más allá del material y la forma, los muros pantalla también se clasifican por cómo resisten las fuerzas del terreno una vez que se ha realizado la excavación interna:

Muros Voladizos

Son los más sencillos. La estabilidad la proporciona la longitud del muro embebida en el terreno por debajo del nivel de excavación. Se usan para profundidades limitadas.

Muros Arriostrados o Anclados

Para excavaciones más profundas, un muro voladizo no es suficiente. Se necesita un “puntal” o “tirante”. Aquí es donde entran los anclajes (cables o barras que se perforan en el terreno detrás del muro y se tesan) o los puntales (elementos horizontales de compresión que se apoyan en el muro opuesto o en un contrafuerte). Estos elementos proporcionan un soporte adicional, transfiriendo las cargas a zonas más estables del terreno, permitiendo excavaciones de gran magnitud.

La elección del tipo de muro pantalla es una decisión de ingeniería que requiere una comprensión profunda del suelo, el agua y las fuerzas que actuarán sobre la estructura. Es un arte que combina ciencia y experiencia.

De la Teoría a la Obra: El Proceso Constructivo del Muro Pantalla

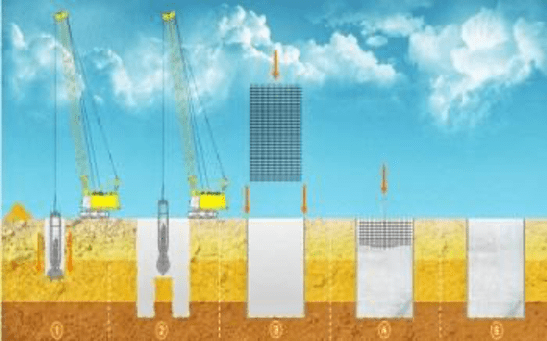

Muro milan qué es

Construir un muro pantalla es una sinfonía de precisión, tecnología y trabajo en equipo. Es una danza que comienza mucho antes de que la maquinaria pesada llegue al sitio.

Fase de Planificación y Estudios Preliminares

Antes de mover un solo gramo de tierra, la mente del ingeniero ya está trabajando. Esta fase es la base de todo el proyecto:

  • Estudios Geotécnicos Detallados: Son el “diagnóstico” del terreno. Se realizan sondeos, perforaciones y ensayos de laboratorio para entender cada capa de suelo, su resistencia, permeabilidad y la presencia de agua. Es como conocer el ADN del subsuelo.
  • Diseño Estructural y Modelado: Con los datos geotécnicos, los ingenieros calculan las dimensiones del muro (espesor y profundidad), la cantidad de acero de refuerzo y la necesidad de anclajes o puntales. Se utilizan softwares avanzados que simulan el comportamiento del suelo y la estructura, anticipando cualquier problema potencial.
  • Consideraciones del Entorno: Se evalúan las edificaciones vecinas, la ubicación de servicios públicos subterráneos (tuberías, cables), y el flujo de tráfico, para minimizar cualquier impacto durante la construcción.

Preparación de la Zona de Trabajo

Con el diseño en mano, el equipo de obra inicia la preparación:

Replanteo y Delimitación

Se marca con precisión la ubicación del muro pantalla en el terreno.

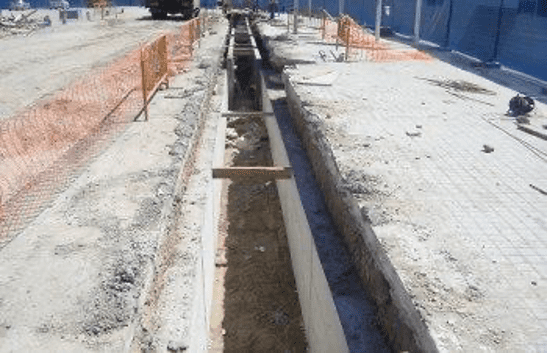

Construcción de Muretes Guía

muros para pantallas y murete guía

Son pequeñas zanjas superficiales, paralelas y a cada lado de la futura pantalla, que sirven de guía para la maquinaria de excavación. Ayudan a mantener la alineación y la verticalidad del muro, algo crítico para su estabilidad. Adicionalmente, el murete guía cumple funciones vitales:

  • Guía la herramienta de excavación (equipo hidráulico o cuchara al cable).
  • Previene la caída de material suelto del terreno superior de la zanja.
  • Posibilita mantener los lodos bentoníticos al nivel adecuado, asegurando su presión óptima sobre las paredes de la zanja.
  • Sirve como soporte para colgar las jaulas de armadura de cada panel.

La Excavación en Presencia de Lodo Bentonítico

Aquí es donde la maquinaria especializada toma el protagonismo. Equipos como las hidrofresas o las cucharas bivalvas comienzan a excavar la zanja del muro pantalla, que suele tener entre 0.60 y 1.20 metros de ancho, y puede alcanzar profundidades de decenas de metros.

A medida que la excavación avanza, se bombea el lodo bentonítico a la zanja. Este lodo no es un simple líquido; es una suspensión cuidadosamente preparada que ejerce una presión hidrostática sobre las paredes de la zanja, impidiendo que se derrumben. Además, las partículas de bentonita forman una “torta” delgada y casi impermeable en la interfaz suelo-lodo, que ayuda a estabilizar aún más la excavación y minimiza la pérdida de lodo hacia el terreno circundante. Es un ballet constante de excavación y llenado, donde la estabilidad es el telón de fondo.

Herramientas de Excavación: Un Vistazo Cercano

La elección de la herramienta de excavación es crucial y depende de las características del terreno:

Cuchara Bivalva

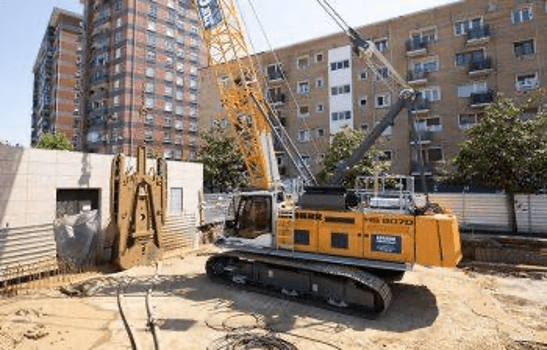

Excavadora con cuchara bivalva

Se utiliza en terrenos de dureza media o baja (hasta aproximadamente 60 kg/cm² de resistencia a la compresión). Existen dos tipos principales:

  • Pantalladoras al cable: Grúas con cadenas, muy comunes en grandes obras civiles.
  • Pantalladoras por batilón: Excavadoras con cadenas modificadas, de menor tamaño, ideales para edificaciones.

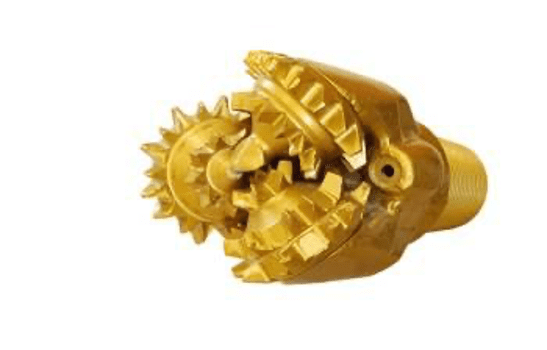

Trépano

trepano para perforacion de muro milan

Este es el “martillo” para terrenos muy duros o con obstáculos que la cuchara bivalva no puede extraer. Construido de metal, con forma cilíndrica, de 2 a 3 metros de altura y entre 3 y 10 toneladas de peso, se deja caer sobre el terreno desde una altura de 1 a 3 metros. Al caer, rompe el fondo de la zanja, y el material se extrae luego con la cuchara bivalva. Su desventaja principal son las elevadas vibraciones que produce, haciéndolo a menudo inviable en entornos urbanos densos.

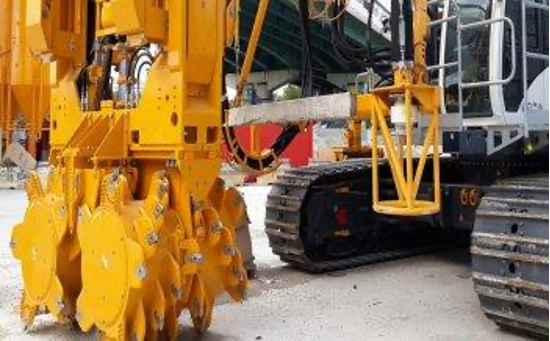

Hidrofresadora

hidrofresadora para el proceso constructivo de muro milan

Es considerada uno de los mejores sistemas para excavar, especialmente en terrenos duros. Cuenta con ruedas dentadas que giran en sentidos contrarios, “arrancando” el terreno. Produce apenas vibraciones y es muy rápida. El lodo bentonítico se inyecta como líquido refrigerante y para extraer los detritus. Su principal desventaja es ser una máquina muy costosa, lo que puede elevar significativamente el presupuesto.

Fresadora de Subsuelo

Una variante innovadora de la hidrofresadora, especializada en la perforación de roca. Su gran ventaja es que no necesita lodos bentoníticos para extraer los detritus y no requiere grandes espacios para su implantación, lo que la hace más económica y versátil. Es ideal para la rotura de capas de roca o para empotrar el muro hasta 20 metros de profundidad, sin producir golpes ni vibraciones, lo cual es invaluable en obras urbanas.

Colocación de Armadura y Equipos

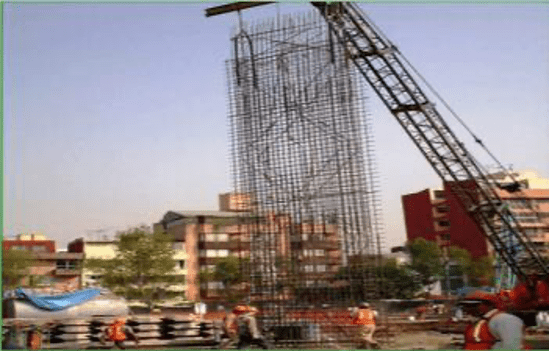

colocacion del acero de refuerzo para muro pantalla

Una vez que un panel de la zanja ha alcanzado la profundidad requerida, se prepara para recibir su “esqueleto”: la jaula de armadura.

Fabricación de las Jaulas

Estas jaulas, impresionantes estructuras de acero de refuerzo, se fabrican a medida, a menudo en el mismo sitio de la obra. Su diseño es crucial para la resistencia final del muro. Es importante que la armadura esté previamente montada y bien soldada o amarrada.

Introducción en la Zanja

Con grúas de gran capacidad, estas pesadas jaulas se izan y se introducen cuidadosamente en la zanja llena de lodo bentonítico. Es un momento de alta precisión, donde cada movimiento cuenta para asegurar que el acero quede perfectamente posicionado. La armadura no debe apoyarse en el fondo de la zanja (podría flectarse) ni tocar las paredes de la excavación (para asegurar el recubrimiento de hormigón). Por ello, debe quedar colgada del murete guía, con separadores laterales. En esta etapa también se suelen instalar tubos para la inyección de las juntas futuras o instrumentación.

Instalación de Juntas o Encofrados Laterales

Justo antes del hormigonado, se instalan los encofrados laterales o juntas entre el panel que se está hormigonando y los que se excavarán y hormigonarán más adelante.

Propósito de las Juntas

Su objetivo es crear un sistema de machihembrado entre los paneles, formar una superficie limpia para el siguiente panel y servir de guía para la cuchara bivalva en la excavación de paneles adyacentes. Si no se colocan, se pueden formar irregularidades que lleven a filtraciones antiestéticas o peligrosas.

Características

Las juntas suelen ser tubos metálicos o semicirculares (los circulares son más comunes en profundidades mayores, 15-20m, por su facilidad de empalme y rigidez). Las juntas semicirculares permiten excavar el panel siguiente sin necesidad de retirarlas, lo que previene contaminación y el ingreso de agua.

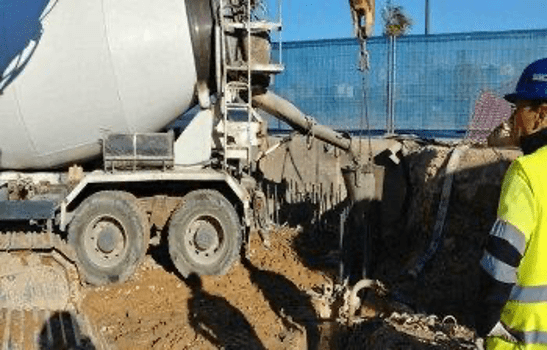

Hormigonado del Panel: Una Operación Crítica

Muros de pantalla

Cuando se hormigona, la zanja cuenta aún con lodo bentonítico. Para prevenir que el hormigón se contamine al mezclarse con el lodo, el proceso se inicia desde el fondo hacia la superficie. Para esto se usa la tubería llamada “Tubo tremie”. Gracias a que la densidad del hormigón es mayor que la del lodo, el hormigón se deposita por debajo del lodo, desplazándolo hacia la superficie, donde puede ser extraído y reciclado.

Es vital monitorear el hormigón que rebosa. Si aún presenta contaminación por lodos (se ve una mezcla grisácea o de color diferente), se debe continuar hormigonando hasta que el hormigón salga completamente limpio.

La Viga de Coronación: Unificando los Muros Milán

Una vez que todos los paneles del muro pantalla están construidos y el hormigón ha fraguado, se procede a construir la viga de coronación. Esta es una viga de hormigón que se une en la parte superior de los paneles. Antes de su ejecución, es esencial sanear la cabeza de los paneles, retirando cualquier resto de hormigón contaminado con lodo bentonítico.

La viga de coronación cumple dos tareas fundamentales:

  • Hace que todos los paneles trabajen en conjunto y solidariamente, distribuyendo las cargas de manera uniforme a lo largo del muro.
  • Sirve como conexión crucial entre el muro pantalla y el forjado (o losas) de la estructura superior, integrando ambos elementos en un sistema cohesivo.

Excavación Interior y Fresado del Intradós

Luego de realizar todas las operaciones previas, se procede a la excavación interior del recinto. Si se prevé ejecutar elementos de soporte (puntales o anclajes), estos se instalan a medida que la excavación avanza, siguiendo el plan de diseño.

Los muros pantalla, al ser elementos de contención, requieren un tratamiento superficial para que queden estéticos o funcionales a la vista. Este proceso se llama “fresado” del intradós, y consiste en desbastar la cara interior del muro pantalla utilizando fresadoras especializadas. En este proceso, se retira la capa contaminada con el terreno, los lodos bentoníticos y los bultos producidos por los desprendimientos del terreno durante la construcción.

El fresado no solo mejora el aspecto del muro pantalla, sino que también es crucial para posibilitar el proceso de impermeabilización. Actualmente, se pueden utilizar tres tipos de acabados para el fresado: fino, basto y rugoso, adaptándose a los requisitos estéticos y funcionales de cada proyecto.

¿Ventajas, Desventajas y Costos? Lo que Debes Saber para tu Proyecto

Como cualquier solución de ingeniería, el muro pantalla no es una panacea universal. Tiene sus fortalezas y debilidades, y entenderlas es crucial para tomar decisiones informadas.

Ventajas Competitivas del Muro Pantalla

Optar por un muro pantalla trae consigo una serie de beneficios que lo hacen indispensable en proyectos complejos:

Eliminación de Entibaciones Mayores

No es necesario el uso de extensas entibaciones, ya que el efecto estabilizador de los lodos bentoníticos sobre las paredes de la excavación las sustituye, simplificando el proceso.

Construcción desde la Superficie

La ejecución de la excavación y el hormigonado se realizan desde la superficie del terreno, en módulos, lo cual es más seguro y eficiente para el personal.

Mínima Descompresión del Terreno

Al no haber necesidad de excavar y rellenar el trasdós del muro, la descompresión del terreno es mínima. Esto genera una disminución de la presión residual que puede originarse por sismos, un fenómeno frecuente en rellenos sin importar el nivel de compactación.

Espesores Constantes y Pequeños

Especialmente al usar anclajes, los espesores de la pared son relativamente pequeños (ej. 45 cm para 2-8m de altura, 60 cm para 10m), lo que optimiza el volumen del terreno aprovechable.

Versatilidad del Terreno y Nivel Freático

Permite construir en diversos tipos de terrenos, incluso con un alto nivel freático, sin necesidad de complejos sistemas de agotamiento de agua (bombeo constante), ya que el muro en sí actúa como barrera.

No Necesita Zapara de Cimentación Exclusiva

La estabilidad se obtiene gracias al adecuado empotramiento de la pantalla en un nivel inferior al de la excavación, eliminando la necesidad de una zapata de cimentación adicional.

Flexibilidad Geométrica

Es posible construir muros inclinados y recintos circulares, algo que sería imposible o extremadamente difícil con sistemas tradicionales de muro en voladizo.

Rendimiento Atractivo

En terrenos medianamente blandos, se estima un rendimiento de excavación de 30 a 50 m² por día para espesores de 45 cm, y este rendimiento aumenta con espesores mayores.

Desafíos y Consideraciones

Ninguna solución es perfecta, y el muro pantalla presenta sus propios desafíos:

Riesgo de Derrumbes Locales

A pesar de los lodos, en la presencia de estratos muy blandos o heterogéneos, pueden presentarse derrumbes localizados de las paredes de la zanja.

Aumento de Costos con Terreno Duro/Obstáculos

Cuando el terreno es muy duro o se encuentran obstáculos subterráneos, el uso de herramientas como el trépano es necesario, lo que representa un aumento significativo en el presupuesto y el Análisis de Precios Unitarios (APU) del proyecto.

Posibles Desviaciones en la Excavación

Las cucharas y otros equipos pueden tender a desviarse de la verticalidad al encontrar variaciones en la dureza del terreno o estratos blandos, lo que requiere un control de calidad riguroso.

Costo Inicial Elevado

Comparado con métodos de contención más superficiales, el muro pantalla requiere una inversión inicial considerable debido a la maquinaria especializada y la complejidad del proceso. Sin embargo, este costo se justifica a menudo por la seguridad, la reducción de riesgos y los beneficios a largo plazo, como la rapidez de ejecución de la excavación y la posibilidad de reutilizarlo como parte de la estructura final.

Maquinaria y Personal Especializado

Su ejecución demanda equipos de alta tecnología y operarios e ingenieros con experiencia específica en este tipo de obras. No cualquier empresa constructora puede abordarlo.

Gestión de Lodos y Residuos

El lodo bentonítico y los detritus de la excavación deben ser gestionados y eliminados adecuadamente, lo que implica costos y consideraciones ambientales y de logística.

Patologías Potenciales

Como cualquier estructura, puede presentar problemas si no se ejecuta correctamente, como filtraciones en las juntas, o desvíos de la verticalidad. La clave está en la supervisión rigurosa y el control de calidad.

Factores Clave en el Costo de un Muro Pantalla

Entender el “porqué” del costo es vital. El precio de un muro pantalla no es un valor fijo; es una amalgama de varios factores:

Profundidad y Espesor

A mayor profundidad y mayor espesor del muro, mayor será la cantidad de excavación, hormigón y acero, lo que incrementa el costo.

Tipo de Terreno

Suelos muy blandos o con alto nivel freático pueden requerir más lodo bentonítico, mayores tiempos de excavación o pilotes secantes, encareciendo la obra. La presencia de roca dura o bolos eleva considerablemente los costos por la necesidad de herramientas especializadas.

Número de Anclajes o Puntales

Si la excavación es muy profunda, la necesidad de soportes adicionales suma un costo considerable.

Logística y Acceso a la Obra

Un sitio de construcción de difícil acceso o en pleno centro urbano con restricciones de tráfico puede elevar los costos de transporte de maquinaria y materiales.

Experiencia del Contratista

Las empresas con vasta experiencia y un historial probado suelen ofrecer mayor seguridad y eficiencia, lo que a la larga puede traducirse en menores riesgos y costos inesperados.

La inversión en un muro pantalla es, en esencia, una inversión en seguridad, eficiencia y la capacidad de materializar proyectos que de otra forma serían imposibles.

Diseño y Optimización del Muro Pantalla

Detrás de la imponente pared de hormigón, hay un proceso intelectual riguroso. El diseño de un muro pantalla no es una tarea trivial; es el punto donde la geotecnia y la ingeniería estructural se fusionan para crear una solución segura y eficiente.

Pilares del Diseño Estructural y Geotécnico

El diseño se basa en una comprensión profunda de las fuerzas en juego:

Propiedades del Suelo

Muro pantalla pdf  estudio de suelo

Contar con el perfil estratigráfico del suelo, saber el peso volumétrico de cada estrato, el ángulo de fricción interna y la cohesión (si aplica), es fundamental. Un análisis erróneo aquí puede llevar a problemas serios.

Nivel Freático

Es crucial identificar si existe y la localización del nivel de agua freático, ya que influye en los empujes y la necesidad de impermeabilización.

Cargas Actuantes

Se consideran las presiones del suelo, las sobrecargas del terreno adyacente (que pueden variar según las estructuras que rodean la excavación), y, fundamentalmente, las fuerzas sísmicas en regiones propensas a terremotos.

Control de Deformaciones

No basta con que el muro no colapse; también debe limitar las deformaciones a niveles que no afecten a las estructuras colindantes.

Información de Planos

El diseño requiere una vista en planta del área a excavar, vistas en corte indicando niveles de excavación y losas, e identificación de las colindancias. Si el muro va a recibir carga de la estructura, son necesarios los planos estructurales completos y la memoria de cálculo (cargas transmitidas, momentos por volteo, pesos por entrepiso, etc.).

Métodos de Cálculo y Software Especializado

Los ingenieros ya no se limitan a lápiz y papel. Se utilizan herramientas avanzadas para modelar el comportamiento del muro:

  • Métodos de Equilibrio Límite: Son aproximaciones que consideran un estado de fallo inminente para determinar la estabilidad.
  • Métodos Numéricos (Elementos Finitos, Diferencias Finitas): Estos son más sofisticados y permiten modelar el comportamiento real del suelo y la estructura bajo diferentes escenarios de carga y excavación. Softwares como Plaxis, GeoStudio o Wall-BE son herramientas indispensables para los ingenieros geotécnicos y estructurales, permitiendo simulaciones complejas y optimización del diseño.

Optimización del Diseño: Equilibrio entre Seguridad y Economía

El objetivo final del diseño no es solo la seguridad, sino también la eficiencia económica. Un buen diseño optimiza el espesor del muro, la cantidad de acero y la necesidad de anclajes, buscando la solución más segura y al menor costo posible. Esto requiere una comprensión profunda de la interacción suelo-estructura y la capacidad de jugar con diferentes variables para encontrar el equilibrio perfecto. Es una mezcla de arte y ciencia, donde la experiencia del diseñador es invaluable.

Proceso de Impermeabilización del Muro Pantalla

Muro pantalla arquitectura

La humedad en los sótanos es un problema recurrente que puede surgir por la presencia de agua freática, rotura de canalizaciones, escorrentías del terreno o precipitaciones. Un muro pantalla, aunque robusto, requiere un proceso de impermeabilización adecuado para garantizar espacios secos y funcionales. Incluso, problemas en alguna etapa del proceso constructivo pueden generar puntos débiles que se deben abordar.

Para lograr una correcta impermeabilización, se recomienda seguir estos pasos:

Fresado del Muro Pantalla

Es el primer paso crucial. Como vimos, el fresado retira y limpia los restos de tierra, lodos, estabilizadores y lechada contaminada de la superficie del hormigón. Esto deja una superficie apta para recibir el tratamiento impermeabilizante.

Limpieza con Agua a Presión

Después del fresado, una limpieza con agua a presión ayuda a desprender cualquier polvo, árido suelto u otro tipo de suciedad. Además, es muy importante para “abrir el capilar” del hormigón, lo que permite una adherencia más óptima del tratamiento impermeabilizante.

Reparación de Juntas entre Pantallas

Las juntas son puntos críticos. Es vital picar en forma de “V” las juntas entre paneles y sanear el hormigón disgregado o las posibles bolsas de lodo. Para llenar posibles vías de agua, se utiliza mortero de fraguado rápido. Luego, con morteros de reparación, se rellena hasta la superficie. Para una mayor seguridad, es muy conveniente aplicar morteros de tipo elástico a modo de banda sobre las juntas, con el fin de evitar filtraciones de menor tamaño.

Aplicación de Morteros Impermeabilizantes

Se recomienda utilizar dos tipos de morteros: aquellos que actúan por capilaridad (penetran en los poros del hormigón y reaccionan para sellarlos) y los de barrera (crean una capa superficial impermeable). Esta combinación ofrece una protección robusta.

La impermeabilización no es un lujo, sino una necesidad que asegura la funcionalidad y durabilidad de los espacios subterráneos.

Normativa y Aspectos Legales: El Marco de Seguridad del Muro Pantalla

El mundo de la ingeniería no es una tierra sin ley. Cada país tiene sus propias regulaciones que buscan garantizar la seguridad de las obras y proteger a la sociedad. El muro pantalla, dada su complejidad y los riesgos potenciales, está sujeto a una rigurosa normativa.

Códigos de Construcción y Diseño Sísmico

La mayoría de los países cuentan con códigos de construcción que establecen los requisitos mínimos para el diseño y la construcción de estructuras. En regiones sísmicas, estos códigos incluyen normativas específicas para el diseño sismo resistente, que obligan a considerar las fuerzas sísmicas en el cálculo de los muros pantalla. Esto es crucial para asegurar que la estructura pueda resistir un evento telúrico sin fallar, protegiendo vidas y propiedades.

Regulaciones Ambientales y Gestión de Residuos

La construcción de un muro pantalla genera residuos, principalmente el lodo bentonítico y los detritus de la excavación. Las regulaciones ambientales exigen que estos materiales sean gestionados y eliminados adecuadamente, ya sea mediante su reciclaje, tratamiento o disposición en sitios autorizados, para minimizar el impacto en el medio ambiente. El cumplimiento de estas normas es una responsabilidad ineludible.

Responsabilidad Civil y Seguros

Dada la cercanía a otras propiedades y la magnitud de las excavaciones, la construcción de muros pantalla conlleva un riesgo de responsabilidad civil por posibles daños a terceros. Es fundamental que las empresas constructoras cuenten con pólizas de seguros que cubran estos riesgos, protegiendo tanto a la empresa como a los propietarios del proyecto y a las propiedades vecinas. Esto ofrece tranquilidad a todas las partes involucradas.

El cumplimiento normativo no es una mera formalidad; es la base sobre la cual se construye la confianza y la seguridad en la ingeniería.

Elegir al Socio Adecuado: La Decisión Crucial para tu Proyecto

Un muro pantalla es una inversión significativa y una parte crítica de cualquier proyecto de envergadura. Por ello, la elección de la empresa especialista que lo diseñará y construirá es tan importante como el diseño mismo.

Criterios de Selección de un Experto en Muros Pantalla

¿Cómo se distingue a un profesional de un aficionado en este campo? Aquí algunos criterios clave:

Experiencia Comprobada

Busquen empresas con un historial extenso y exitoso en la construcción de muros pantalla. Pidan referencias y casos de estudio. La experiencia es la mejor maestra en un campo tan especializado.

Equipo Técnico y Maquinaria Propia

Una empresa seria contará con ingenieros especializados (geotécnicos, estructurales), personal operativo capacitado y, crucialmente, con maquinaria propia y adecuada para este tipo de obra. Depender de terceros para el equipo puede generar retrasos y sobrecostos.

Portafolio de Proyectos Similares

Solicitar ejemplos de proyectos de muros pantalla que hayan realizado, especialmente aquellos con características similares a las de su obra (profundidad, tipo de suelo, entorno urbano).

Certificaciones y Cumplimiento Normativo

Verifiquen que la empresa cumple con las certificaciones de calidad y seguridad, y que tiene un conocimiento profundo de la normativa local e internacional relevante.

Servicio Integral y Soporte

Una buena empresa ofrece no solo la construcción, sino también el diseño, la asesoría y un soporte continuo, resolviendo dudas y adaptándose a los cambios que puedan surgir durante la ejecución.

Evita Errores Comunes en la Elección

  • No te Bases Solo en el Precio: Si bien el costo es importante, elegir la opción más barata en un muro pantalla puede resultar en problemas graves a largo plazo, retrasos costosos o incluso fallas estructurales. La seguridad no tiene precio.
  • Ignorar el Historial de Seguridad: Asegúrate de que la empresa tenga un historial impecable en términos de seguridad en el sitio de construcción.
  • Subestimar la Comunicación: Una comunicación fluida y transparente con el contratista es vital para el éxito del proyecto.

La elección de un socio experimentado y confiable es la primera piedra de un muro pantalla exitoso.

Muros Pantalla en Acción: Ejemplos

Para ilustrar la importancia y la versatilidad de los muros pantalla, echemos un vistazo a algunos ejemplos hipotéticos que reflejan su aplicación en el mundo real:

Proyecto Urbano Residencial (Metrópolis Cosmopolita)

En el corazón de una gran ciudad, un nuevo complejo de apartamentos de lujo requería seis niveles de sótanos para aparcamientos y servicios. El desafío: el sitio estaba rodeado por edificios históricos y una línea de metro subterránea. Se optó por una pantalla de pilotes secantes, que no solo contuvo la excavación de manera segura, minimizando las vibraciones, sino que también actuó como una barrera impermeable, protegiendo las excavaciones del alto nivel freático y asegurando la estabilidad de la infraestructura vecina.

Infraestructura Vial (Pasos a Desnivel y Túneles)

En un proyecto de mejora de infraestructura vial, un paso a desnivel requería excavar un túnel bajo una carretera existente de alto tráfico. Los muros pantalla fueron la elección natural, permitiendo mantener el flujo vehicular en la superficie mientras se realizaban las excavaciones profundas con seguridad. La precisión en la construcción fue clave para evitar interrupciones y garantizar la estabilidad de la vía en operación.

Estación de Metro Subterránea (Ciudad en Expansión)

Para la construcción de una nueva estación de metro en una ciudad en rápido crecimiento, se diseñaron muros pantalla de hormigón armado de gran profundidad. Estos muros no solo facilitaron la excavación de la enorme caverna subterránea, sino que también formaron parte de la estructura permanente de la estación, soportando las cargas del terreno y garantizando la durabilidad del sistema de transporte.

Estos ejemplos, aunque ficticios, demuestran la omnipresencia y la capacidad transformadora de los muros pantalla en el desarrollo de nuestras ciudades y sistemas de infraestructura. Son las bases sobre las que se construyen los sueños urbanos.

Preguntas Frecuentes sobre Muro Pantalla

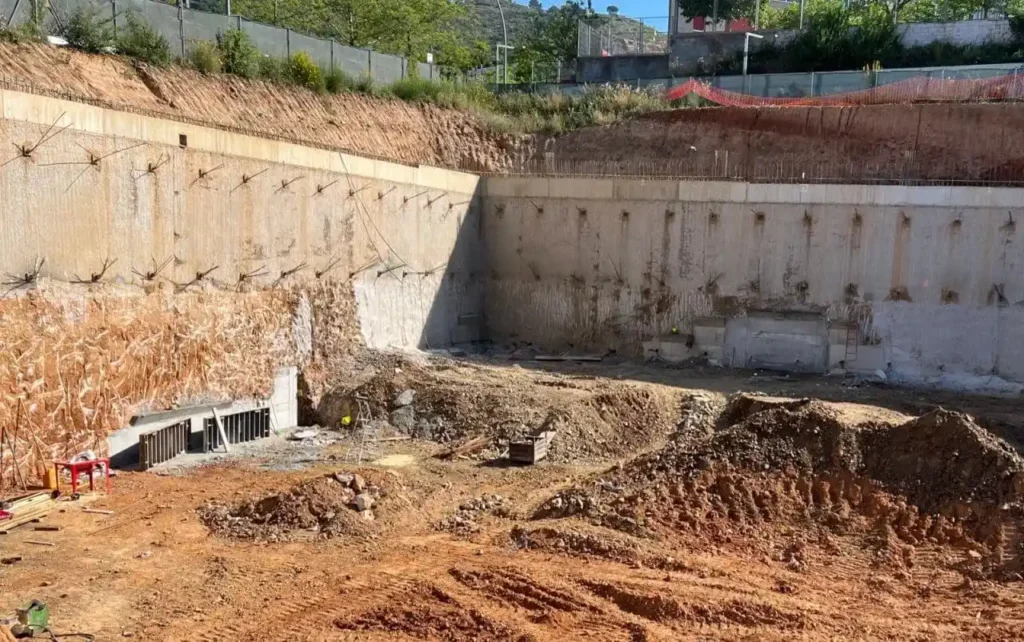

proceso constructivo de un muro de contención

¿Qué es un muro pantalla?

Es una estructura de contención profunda de hormigón armado, construida bajo tierra antes de excavar, para sostener el terreno y contener el agua subterránea.

¿Cuál es la principal diferencia con un muro de contención tradicional?

El muro pantalla se construye antes de la excavación y funciona como una pared continua subterránea, mientras que un muro de contención tradicional se edifica a medida que se excava y rellena.

¿Qué función cumple el lodo bentonítico en su construcción?

El lodo bentonítico estabiliza las paredes de la zanja durante la excavación, ejerciendo presión hidrostática y formando una capa impermeable.

¿Cuándo es ideal utilizar un muro pantalla?

Es ideal para excavaciones profundas en entornos urbanos con espacio limitado, suelos inestables o altos niveles freáticos, y para cimentaciones complejas.

¿Qué tipos principales de muros pantalla existen?

Principalmente, muros pantalla de hormigón armado “in situ” (continuos, pilotes secantes/tangentes) y muros pantalla plásticos (para impermeabilización).

¿Qué maquinaria se usa para excavar la zanja del muro pantalla?

Se utilizan cucharas bivalvas para suelos blandos/medios, trépanos para suelos duros o con obstáculos, e hidrofresadoras/fresadoras de subsuelo para mayor eficiencia y control en roca.

¿Se requiere impermeabilización en un muro pantalla?

Sí, es fundamental para asegurar que los sótanos y espacios subterráneos sean estancos y funcionales, previniendo filtraciones de agua.

¿Es un muro pantalla una solución temporal o permanente?

Puede ser ambas. A menudo se diseña como parte integral y permanente de la estructura del edificio, pero también puede ser temporal para facilitar una excavación.

¿Cuáles son las principales ventajas del muro pantalla?

Alta capacidad de contención, minimización de impactos a vecinos, control del nivel freático, versatilidad en terrenos y rapidez de ejecución.

¿Por qué el costo de un muro pantalla suele ser elevado?

Se debe a la maquinaria especializada, la complejidad del proceso, la gestión de lodos y la necesidad de personal altamente calificado. Sin embargo, se justifica por la seguridad y la eficiencia en proyectos complejos.

El muro pantalla es mucho más que una simple pared de contención. Es una solución de ingeniería sofisticada, versátil y, a menudo, indispensable, que ha revolucionado la forma en que construimos bajo tierra. Desde la protección de excavaciones en bulliciosas áreas urbanas hasta la creación de cimentaciones profundas para las estructuras más imponentes, su papel es fundamental.

Hemos recorrido un camino desde sus principios básicos hasta las complejidades de su construcción y diseño, y comprendemos ahora por qué es una inversión tan valiosa. Elegir esta técnica significa optar por la seguridad, la eficiencia y la capacidad de materializar proyectos que de otra forma serían imposibles.

Si su próximo proyecto, grande o pequeño, demanda una solución de contención de tierras robusta y segura, la consideración del muro pantalla no es solo una opción, es una estrategia inteligente. Es la garantía de que su visión se construirá sobre bases sólidas, sin importar cuán profundo o complejo sea el desafío.

¿Tiene preguntas o desea profundizar en algún aspecto del muro pantalla? ¡Déjenos sus comentarios y continuemos la conversación!

1 comentario en “Muro pantalla o Muro milán proceso constructivo”

  1. grossekalluswko9l2+2le82n665vt5@gmail.com

    sed qui omnis corrupti sed dolor necessitatibus sapiente laudantium at velit laudantium. aliquid facilis repellendus voluptatum est explicabo non excepturi. nisi expedita nam dignissimos inventore rer

Deja un comentario

Tu dirección de correo electrónico no será publicada. Los campos obligatorios están marcados con *

Scroll to Top
