En el mundo de la ingeniería civil, los caissons son héroes invisibles que sustentan nuestras estructuras más ambiciosas, desde rascacielos hasta puentes y presas. Son cimentaciones profundas que proveen una estabilidad inquebrantable, especialmente cuando el terreno presenta desafíos o las cargas son masivas. Para los ingenieros, la elección de un caisson es una decisión crítica que prioriza la seguridad y la viabilidad económica del proyecto.
Este artículo no es solo una guía técnica; es una invitación a explorar la importancia de estas estructuras que, silenciosamente, sostienen nuestro mundo. Aquí desentrañaremos qué son, su indispensable rol, el arte y ciencia detrás de su construcción, y por qué son la opción preferida para los proyectos más complejos. Prepárate para descubrir los secretos que garantizan un futuro sólido bajo nuestros pies.
¿Qué es un Caisson?
Para comprender la esencia de un caisson, podemos pensarlo como un pozo estructural de gran diámetro o una cámara estanca, especialmente diseñada para ser construida o hincada en el terreno hasta alcanzar estratos de suelo o roca lo suficientemente resistentes como para soportar cargas masivas. A diferencia de un pilote, que es de menor diámetro y se instala mediante hincado o perforación con equipos más ligeros, un caisson es una solución de cimentación profunda de mayor envergadura, construida “in situ” o prefabricada, diseñada para transferir cargas significativas de la superestructura a capas de suelo profundas y estables.
La etimología de la palabra nos da una pista: “caisson” proviene del francés y significa “caja grande”. Esta “caja” puede ser de concreto, acero o una combinación de ambos, y su misión principal es actuar como un intermediario robusto entre una estructura de gran peso (un edificio, un puente, una torre) y la tierra. Su tamaño y robustez le permiten manejar no solo cargas verticales inmensas, sino también fuerzas laterales considerables, como las generadas por vientos fuertes o sismos. Es una maravilla de la ingeniería que, al igual que los huesos de nuestro cuerpo, proporciona el soporte vital sin el cual todo lo demás colapsaría. Cuando los suelos superficiales son blandos, inestables o incapaces de soportar las cargas de una edificación, el caisson se convierte en la respuesta contundente a ese desafío.
Tipos de Caissons: Variantes para Cada Desafío
La naturaleza versátil del caisson se manifiesta en sus diversas tipologías, cada una diseñada para enfrentar desafíos específicos que presenta el suelo o el entorno de construcción. La elección entre un tipo u otro es una decisión crítica, nacida de un estudio exhaustivo del terreno y un profundo conocimiento de las fuerzas que la estructura deberá soportar.
Caissons Perforados (Abiertos): La Versatilidad en Terreno Difícil
Estos caissons son como los artesanos de la familia de las cimentaciones, construidos directamente en el sitio de la obra, adaptándose a las particularidades de cada metro de terreno. Su proceso de creación involucra la excavación de un pozo de gran diámetro, y una vez que se alcanza la profundidad deseada, se coloca una jaula de refuerzo de acero y se rellena con concreto.
El proceso es fascinante, un verdadero despliegue de precisión y fuerza. Imaginen una gigantesca perforadora rotatoria, una máquina que parece sacada de una película de ciencia ficción, hincando un tubo de acero o un trépano en la tierra. A medida que la máquina excava, el material del suelo es extraído. En suelos inestables o con presencia de agua, la innovación es clave: se utiliza una técnica ingeniosa con lodo bentonítico. Este lodo denso y tixotrópico (que se vuelve líquido al agitarse y gel al reposar) ejerce una presión hidrostática sobre las paredes del pozo, impidiendo que colapsen antes de que el concreto sea vertido. Es una solución brillante para el “dolor de cabeza” de la inestabilidad de las excavaciones profundas. Una vez colocada la armadura, el concreto se bombea desde el fondo del pozo a través de un tubo tremie, desplazando el lodo bentonítico hacia la superficie, que luego es reciclado.
Ventajas Clave
La gran adaptabilidad de los caissons perforados a suelos heterogéneos, la posibilidad de inspeccionar el fondo del pozo (en algunos casos), y la capacidad de alcanzar profundidades considerables sin generar vibraciones excesivas que puedan afectar estructuras cercanas. Son la opción predilecta para construir rascacielos en densas zonas urbanas, donde el espacio es un lujo y la alteración mínima del entorno es una prioridad, aliviando la preocupación por daños a edificaciones colindantes.
Desafíos
Suelen ser más lentos de construir que otros tipos y generan una cantidad considerable de material excavado y lodo que debe gestionarse adecuadamente, lo que puede elevar los costos y las preocupaciones ambientales.
Caissons Hincados: Rapidez y Control en Suelos Adecuados
Imaginemos a estos caissons como los exploradores de la familia, capaces de adentrarse en terrenos desafiantes. Utilizando maquinaria especializada, los caissons hincados se introducen en el suelo, atravesando capas blandas o con presencia de agua subterránea. Son elementos prefabricados (generalmente de concreto o acero) que se “hincan” o se introducen en el terreno mediante golpes de martillo vibratorio o de impacto. Piensen en un gigantesco clavo siendo martillado en la tierra.
El proceso de hincado es potente y eficiente. Grandiosas máquinas de hincado levantan el caisson y, con una fuerza impresionante, lo empujan o lo martillean hasta la profundidad deseada. Una vez hincados, estos caissons transfieren la carga de la estructura a través de la fricción lateral con el suelo y la resistencia de la punta en el estrato portante.
Ventajas Clave
Son ideales para terrenos donde las vibraciones no son un problema y donde se requiere una instalación rápida. Su construcción en fábrica permite un control de calidad riguroso del material. Son muy comunes en proyectos de infraestructura marítima, como puertos y muelles, donde la velocidad de ejecución es vital para cumplir con plazos ajustados.
Desafíos
Las vibraciones generadas durante el hincado pueden ser un problema significativo en zonas urbanas densas o cerca de estructuras sensibles, generando preocupación por el ruido y las grietas en construcciones vecinas. Además, su longitud está limitada por la capacidad de transporte y manipulación, y no son tan adaptables a la presencia de grandes obstáculos o estratos de roca imprevistos en el suelo.
Caissons Flotantes: Gigantes que Navegan hacia su Posición
En el mundo de los caissons, también encontramos a los artistas del equilibrio, los caissons flotantes. Estos caissons se construyen en tierra firme, se sellan y luego se inundan, haciéndolos flotar hasta su ubicación final. Una vez allí, se hunden progresivamente en el lecho marino o fluvial, a menudo llenando sus compartimentos internos con arena, roca o concreto.
La visión de un caisson flotante, una mole de concreto del tamaño de un edificio, siendo remolcada por el agua hasta su destino final, es simplemente asombrosa y evoca una sensación de magnitud ingenieril. Requiere una precisión milimétrica en el diseño y una coordinación perfecta en la ejecución, casi como una danza sobre el agua.
Ventajas Clave
Permiten construir cimentaciones masivas en un ambiente controlado (en tierra), lo que garantiza una calidad superior. Son perfectos para proyectos sobre grandes cuerpos de agua, donde construir directamente en el sitio sería casi imposible o excesivamente costoso.
Desafíos
La logística de transporte y posicionamiento es extremadamente compleja y depende de las condiciones climáticas y del mar. Requieren aguas profundas y tranquilas para su flotación y hundimiento. Suelen ser soluciones para proyectos de infraestructura de una escala verdaderamente épica, como los pilares de puentes atirantados sobre estuarios profundos.
Caissons Neumáticos: Una Técnica Histórica y Específica
Para terrenos con mucha agua subterránea, los caissons de aire comprimido fueron, en su momento, los héroes de la familia. Estos caissons utilizan aire comprimido para crear una cámara de trabajo presurizada en la parte inferior, lo que permite a los trabajadores excavar el terreno por debajo del nivel freático sin la entrada de agua. El aire comprimido es la clave, manteniendo el agua a raya mientras los hombres excavan en un ambiente seco.
Desafíos
Los trabajadores deben pasar por cámaras de descompresión antes y después de trabajar en la cámara presurizada para evitar la enfermedad de descompresión (conocida como “el mal de caisson”). Esto, junto con los altos costos operativos y los avances en otras tecnologías de perforación, ha limitado su uso en la actualidad, siendo hoy más una referencia histórica que una práctica común.
Usos Estratégicos del Caisson
La elección de un caisson para un proyecto no es fortuita; surge de una necesidad imperiosa de fortaleza, estabilidad y capacidad de carga que pocas otras soluciones de cimentación pueden ofrecer. Su presencia es la garantía de que la estructura que se asienta sobre ellos resistirá el paso del tiempo, las fuerzas de la naturaleza y las cargas implacables de la actividad humana.
Edificaciones de Gran Altura y Rascacielos
Piensen en el horizonte de cualquier metrópolis moderna. Los rascacielos que parecen tocar el cielo no serían posibles sin cimentaciones que penetren profundamente en la tierra. Los caissons perforados, con su capacidad para soportar cargas axiales y resistir fuerzas laterales generadas por el viento o los sismos, son la elección natural. Son la base invisible que permite a la arquitectura desafiar la gravedad, ofreciendo la tranquilidad de que estos colosos urbanos se mantendrán firmes por décadas.
Puentes y Viaductos de Larga Extensión
Conectar dos puntos separados por un río, un valle o incluso un brazo de mar es una tarea monumental. Los pilares de estos puentes están sujetos a cargas inmensas y, a menudo, deben asentarse en suelos blandos o bajo el agua. Los caissons flotantes o los caissons perforados con camisas metálicas son fundamentales para estas estructuras, proporcionando una base inquebrantable que resiste las corrientes, la erosión y el peso del tráfico, garantizando la seguridad de millones de viajes diarios.
Infraestructura Portuaria y Marítima
Muelles, espigones, plataformas petroleras y turbinas eólicas marinas… todas estas estructuras están en constante batalla contra la fuerza del océano. Los caissons hincados o flotantes son ideales para estos entornos hostiles, ofreciendo durabilidad, resistencia a la corrosión y la capacidad de soportar cargas dinámicas de barcos y olas. Para quienes invierten en estas infraestructuras vitales, la fiabilidad del caisson es un pilar de su tranquilidad.
Proyectos de Saneamiento y Pozos Profundos
En la ingeniería de aguas, los caissons se utilizan para crear pozos profundos para estaciones de bombeo, túneles de alcantarillado o pozos de acceso para proyectos subterráneos. Permiten una excavación segura y estable por debajo del nivel freático, protegiendo a los trabajadores y garantizando la integridad de la estructura. Son la solución para el “dolor de cabeza” de la infiltración de agua en excavaciones críticas.
Cimentaciones para Maquinaria Industrial
Maquinaria pesada y vibrante, como turbinas de centrales eléctricas o prensas industriales, requiere cimentaciones sólidas y estables. Los caissons brindan la capacidad de absorber y distribuir estas cargas dinámicas, evitando asentamientos y vibraciones que podrían afectar el rendimiento o la seguridad de la operación.

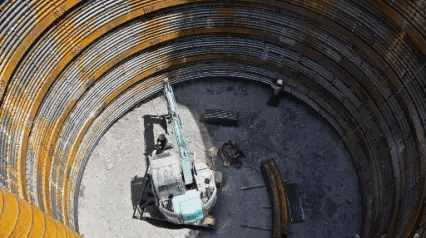

El Proceso Constructivo de un Caisson
La construcción de un caisson es un ballet coreografiado de precisión, maquinaria pesada y experiencia técnica. Cada paso es crítico, y un error puede tener consecuencias catastróficas. Este proceso es la culminación de meses, a veces años, de estudios y planificación, donde la previsión se encuentra con la ejecución.
Estudio Preliminar y Diseño
Antes de que la primera máquina ponga un pie en el terreno, se realiza un estudio geotécnico exhaustivo. Este es el ADN del proyecto. Perforaciones, pruebas de laboratorio y análisis de suelo revelan los secretos del subsuelo: dónde está la roca competente, dónde el suelo blando, cuál es el nivel freático. Ignorar esta etapa es como construir una casa sin planos; es el mayor “dolor de cabeza” que un ingeniero busca evitar.
Con esta información, los ingenieros calculan las cargas que la estructura transmitirá y diseñan el caisson: su diámetro, su profundidad y el tipo más adecuado. Aquí se decide si será perforado, hincado o flotante, y se definen los materiales y refuerzos. Cada cálculo es vital para garantizar que el caisson sea capaz de resistir no solo el peso de la estructura, sino también las fuerzas sísmicas, el viento y cualquier otra carga imprevista. La normativa local de construcción de cada país (pensemos en códigos sismo-resistentes, por ejemplo) es una guía esencial en este proceso, asegurando que cada diseño cumpla con los estándares de seguridad más estrictos.
Preparación del Sitio
El terreno se limpia, se nivela y se prepara para el acceso de la maquinaria pesada. Se construyen vías de acceso temporales y se instalan plataformas de trabajo. Es una fase de logística intensa, donde cada pieza de equipo y cada trabajador tienen un lugar y un propósito definidos para asegurar una operación fluida y segura.
Excavación y Estabilización
Aquí es donde la acción realmente comienza, un momento de alta tensión y precisión:
Para Caissons Perforados
Las perforadoras rotatorias, armadas con brocas gigantes, empiezan a hincar. Si el suelo es inestable o hay agua, el lodo bentonítico entra en juego, manteniendo las paredes del pozo estables. Este lodo no solo estabiliza, sino que también es recuperado y reciclado, minimizando el impacto ambiental, un “dolor de cabeza” constante en cualquier obra que busca sostenibilidad.
Para Caissons Hincados
La furia controlada de los martillos de hincado entra en acción, golpeando o vibrando el caisson prefabricado en el terreno. La clave aquí es la supervisión constante para asegurar que el caisson se hinca de forma vertical y sin desviaciones.
Manejo del Agua Subterránea
En muchos casos, el agua es el enemigo silencioso de la excavación. Se utilizan sistemas de bombeo y, en casos extremos, técnicas como el congelamiento del suelo o el uso de aire comprimido (en el caso de los caissons neumáticos históricos) para mantener la excavación seca y segura.
Colocación de la Armadura: El Esqueleto de Acero
Una vez que el pozo alcanza la profundidad deseada, se baja una imponente jaula de refuerzo de acero. Esta estructura de acero, cuidadosamente diseñada y fabricada, es el esqueleto del caisson, proporcionando la resistencia a la tracción necesaria para soportar las cargas de la superestructura y las fuerzas de flexión y cortante. Su posicionamiento preciso es vital; un milímetro de desviación puede comprometer la integridad.
Vertido del Concreto: Solidificando la Estructura
Con la armadura en su lugar, se procede al vertido del concreto. Si el caisson está lleno de lodo bentonítico o agua, se utiliza la técnica del tubo Tremie. El concreto se bombea desde el fondo del pozo a través de un tubo, desplazando el líquido hacia la superficie. Esta técnica asegura que el concreto no se mezcle con el lodo o el agua, garantizando la uniformidad y resistencia del elemento. El control de calidad del concreto es constante, desde su mezcla hasta su vertido, para asegurar que cumple con las especificaciones de resistencia y durabilidad. Es un momento crucial donde el líquido se transforma en una roca artificial.
Curado y Finalización
El concreto, una vez vertido, necesita un tiempo para curarse y alcanzar su resistencia diseñada. Este proceso es crucial para la durabilidad del caisson. Una vez curado, se realiza la conexión final con la superestructura, ya sea una viga cabezal, una losa o un pilar, completando así la transferencia de cargas. Es la unión invisible que soporta el peso del mundo.
Maquinaria Esencial para la Construcción de Caissons
Detrás de cada caisson exitoso, hay una sinfonía de maquinaria especializada. Las perforadoras de gran diámetro son las estrellas del show para los caissons perforados. Las grúas de alto tonelaje son indispensables para bajar las jaulas de armadura y los caissons prefabricados. Los equipos de bombeo de lodos gestionan el lodo bentonítico. Y los martillos de hincado son la fuerza bruta detrás de los caissons hincados. Cada máquina es una pieza vital en este complejo rompecabezas, operada por manos expertas que conocen el poder y la precisión de estas herramientas.
Ventajas y Desventajas del Caisson
Como cualquier solución de ingeniería, el caisson tiene sus pros y sus contras. La clave está en comprender cuándo sus ventajas superan sus desventajas y cuándo otra opción podría ser más adecuada para evitar futuros “dolores de cabeza” al cliente.
Ventajas Clave: Por Qué Elegir un Caisson
Capacidad de Carga Superior
Esta es, sin duda, su mayor fortaleza. Los caissons pueden soportar cargas axiales y laterales mucho mayores que los pilotes de menor diámetro, lo que los hace ideales para estructuras masivas y proyectos que exigen la máxima estabilidad. Para un ingeniero, esto significa una mayor seguridad y menos riesgo.
Adaptabilidad a Suelos Difíciles
Donde otros métodos fallan, el caisson brilla. Puede penetrar estratos blandos, arcillas expansivas, arenas sueltas o incluso alcanzar directamente la roca firme, sorteando obstáculos que detendrían otras cimentaciones. Para el desarrollador, esto alivia el dolor de cabeza de los “suelos impredecibles” que pueden generar sobrecostos y retrasos.
Menor Vibración (en caissons perforados)
En entornos urbanos densos, el ruido y la vibración son una preocupación constante para vecinos y estructuras adyacentes. Los caissons perforados generan menos vibración durante su instalación, lo que minimiza el impacto en edificios adyacentes y reduce las molestias, evitando quejas y posibles litigios.
Control de Calidad In Situ
El proceso de construcción de un caisson perforado permite inspecciones visuales del fondo del pozo antes del vertido del concreto, garantizando que se asiente sobre el estrato portante correcto. Esta visibilidad es una gran ventaja sobre métodos ciegos, proporcionando una tranquilidad invaluable.
Flexibilidad en Diseño
Permiten una gran libertad en cuanto a diámetros y formas, lo que los hace altamente personalizables para las necesidades específicas de cada proyecto, desde edificios con grandes voladizos hasta puentes con geometrías complejas.
Estabilidad y Resistencia Duradera
Soportan cargas pesadas y brindan gran estabilidad a las estructuras, incluso en terrenos difíciles o con poca capacidad portante, garantizando la longevidad de la construcción.
Desafíos y Consideraciones: Cuando el Caisson No es la Única Opción
Costo Elevado
La maquinaria especializada, los materiales de alta calidad y la mano de obra altamente calificada hacen que la construcción de caissons sea considerablemente más costosa por unidad que otras cimentaciones. Para muchos desarrolladores, el “presupuesto” es un dolor central y un factor decisivo.
Tiempo de Ejecución Prolongado
El proceso de perforación, excavación, colocación de armaduras y vertido de concreto puede ser lento y complejo, lo que impacta los plazos del proyecto. El cumplimiento de los cronogramas es una preocupación constante.
Necesidad de Maquinaria Especializada y Mano de Obra Experta
No cualquier contratista puede construir un caisson. Requiere un equipo experimentado y equipos muy específicos, lo que puede limitar la disponibilidad y encarecer el servicio.
Posibles Limitaciones en Terrenos con Presencia de Agua Subterránea
Aunque los caissons pueden manejar el agua, su presencia siempre complica la construcción, requiriendo técnicas y costos adicionales para controlar el flujo, lo cual puede ser un “dolor de cabeza” logístico.
Impacto Ambiental Durante la Construcción
La construcción de caissons, especialmente los perforados, puede generar ruido, vibraciones y una cantidad considerable de residuos de excavación (tierra, lodo bentonítico) que requieren una gestión ambiental rigurosa y costosa. Minimizar este impacto es un desafío constante.
Caisson vs. Pilote: Despejando las Dudas Comunes
Una de las preguntas más recurrentes en el ámbito de las cimentaciones profundas es: “¿Cuál es la diferencia entre un caisson y un pilote, y cuándo debo usar cada uno?” Aunque ambos sirven para transferir cargas a estratos profundos, sus características y aplicaciones son distintas, y comprender estas diferencias es vital para la toma de decisiones.
Aquí una tabla comparativa para despejar cualquier duda, destacando los criterios clave que un ingeniero consideraría:
| Característica | Caisson | Pilote |
| Método Constructivo | Generalmente excavado in situ (perforado, con vertido de concreto). También puede ser prefabricado y flotado o hincado. |
Hincado (con martillos de impacto o vibración) o perforado con equipos de menor diámetro y técnicas distintas.
|
| Diámetro/Tamaño | Mayor (desde ~0.6 m hasta varios metros). Su gran diámetro permite, en algunos casos, la inspección visual del fondo. |
Menor (desde ~0.15 m hasta ~1.2 m). Generalmente no permite la inspección interna.
|
| Capacidad de Carga | Muy alta. Ideal para soportar cargas axiales masivas y momentos significativos (debido a sismo, viento). |
Alta, pero generalmente menor que el caisson para las mismas condiciones de suelo y carga.
|
| Adaptabilidad al Suelo | Muy adaptable a suelos heterogéneos, rocas y obstáculos. Puede ajustarse su longitud o método en el sitio. |
Más limitado por la presencia de rocas, grandes obstáculos no previstos o suelos muy duros que impiden el hincado.
|
| Vibraciones/Ruido | Menores (en perforados), mayores (en hincados). |
Mayores (en hincados), menores (en perforados).
|
| Costo por Unidad | Generalmente mayor, debido a la complejidad de la excavación, el volumen de concreto y el equipo especializado. |
Generalmente menor y más rápido de instalar por unidad, lo que los hace atractivos para proyectos con muchos puntos de carga.
|
| Tiempo de Ejecución | Más lento por unidad, debido a los múltiples pasos (excavación, armadura, vertido, curado). |
Más rápido por unidad (especialmente los hincados), permitiendo un avance más veloz del proyecto.
|
| Inspección de Base | Posible y común en caissons perforados de gran diámetro, para verificar la calidad del estrato de apoyo. |
No posible para inspección visual directa. Se verifican por pruebas de integridad.
|
Criterios de Elección
Elija un Caisson cuando
Las cargas sean extremadamente altas (como en un rascacielos o un puente atirantado), necesite resistir grandes momentos o fuerzas laterales (sísmicas), el suelo sea altamente variable, inconsistente o muy inestable en superficie, necesite la mínima vibración en el entorno (para caissons perforados), o requiera una cimentación de gran diámetro y rigidez para soportar columnas muy pesadas.
Elija un Pilote cuando
Las cargas sean moderadas a altas, necesite una solución más económica o rápida para múltiples puntos de carga, el suelo sea relativamente uniforme y sin grandes obstáculos, o las restricciones de vibración no sean críticas para un hincado.
Consideraciones de Diseño y Normativa para Caisson
El diseño y la construcción de un caisson no son tareas que se tomen a la ligera. Son procesos rigurosos que requieren un conocimiento profundo de la geotecnia, la mecánica estructural y, crucialmente, las normativas vigentes. El “dolor” de un posible incumplimiento legal o un fallo estructural es algo que ningún ingeniero o desarrollador quiere experimentar; es una pesadilla de responsabilidad y costos incalculables.
Estudios Geotécnicos a Profundidad
La calidad del diseño de un caisson es directamente proporcional a la calidad del estudio geotécnico. No se trata solo de perforar el suelo, sino de analizar muestras, realizar pruebas de laboratorio y comprender el comportamiento del suelo bajo diferentes condiciones de carga y humedad. Este conocimiento es la base para determinar la capacidad portante, la profundidad de empotramiento y los asentamientos esperados. Un estudio deficiente es una receta para el desastre; es el punto de partida que define todo el proyecto.
Análisis de Cargas y Diseño Estructural
Los ingenieros deben considerar todas las cargas posibles que actuarán sobre el caisson: el peso propio de la estructura, las cargas vivas (personas, muebles), las cargas de viento, las fuerzas sísmicas y cualquier otra carga especial (nieve, hielo, etc.). El diseño estructural del caisson debe garantizar que la sección de concreto y el refuerzo de acero sean suficientes para soportar estas cargas con un margen de seguridad adecuado. Aquí es donde la teoría se encuentra con la práctica, transformando números en seguridad tangible.
Normativas y Códigos de Construcción
Cada país y, a menudo, cada región tiene sus propios códigos de construcción. Por ejemplo, en Latinoamérica, muchos países cuentan con normativas sísmicas rigurosas que impactan directamente el diseño de cimentaciones. Estas normativas regulan aspectos como los diámetros mínimos, los recubrimientos del acero para evitar la corrosión, la calidad del concreto y los requisitos para los ensayos de carga. Ignorar estas normativas no solo es ilegal, sino que pone en riesgo la vida de las personas y la integridad de la estructura. El cumplimiento normativo no es una opción; es un imperativo ético y legal que garantiza la seguridad pública.
Control de Calidad y Ensayos de Integridad
Una vez construido, el caisson no está “terminado” hasta que se verifican su integridad y capacidad. Se realizan diversas pruebas:
- Pruebas de integridad sónica: Detectan posibles defectos o vacíos en el concreto vertido, asegurando que el caisson sea un elemento sólido y uniforme.
- Pruebas de carga: Simulan las cargas de la superestructura para verificar el comportamiento del caisson y su capacidad portante real en condiciones controladas. Esto es crucial para la tranquilidad del cliente.
- Registros de vertido: Se monitorea continuamente el proceso de colocación del concreto para asegurar su calidad y que se ha llenado completamente la excavación.
Mantenimiento y Longevidad de un Caisson
Aunque la mayor parte de un caisson está enterrada y fuera de la vista, su durabilidad es fundamental para la vida útil de la estructura que soporta. El mantenimiento directo es limitado, pero el monitoreo de la superestructura (observación de asentamientos o grietas) puede indicar problemas subyacentes en la cimentación. La vida útil de un caisson bien diseñado y construido puede ser de más de un siglo, convirtiéndolo en una verdadera inversión a largo plazo en la infraestructura de una nación, un legado que perdura.
El Futuro de las Cimentaciones: Innovación en Caissons
El campo de las cimentaciones profundas no es estático; está en constante evolución. Constantemente se buscan nuevas formas de hacerlos más eficientes, económicos y sostenibles. La digitalización, con el uso de BIM (Building Information Modeling), permite un diseño y una planificación más precisos, reduciendo errores y optimizando recursos. Los avances en materiales (como concretos de ultra alto rendimiento) y las técnicas de perforación (como perforadoras más rápidas, silenciosas y con menor impacto ambiental) continúan empujando los límites de lo posible. La sostenibilidad es una preocupación creciente, buscando reducir la huella de carbono de la construcción de caissons mediante el uso de concretos más ecológicos y la gestión eficiente de residuos. El futuro promete caissons aún más inteligentes y menos invasivos.
Preguntas Frecuentes sobre Caissons
Aquí respondemos a las dudas más comunes sobre los caissons y su papel en la construcción moderna.
¿Qué es un caisson?
Un caisson es un tipo de cimentación profunda de gran diámetro, generalmente de concreto armado o acero, que se construye o se introduce en el terreno para transferir cargas pesadas de una estructura a estratos de suelo o roca más resistentes en profundidad.
¿Cuál es la principal diferencia entre un caisson y un pilote?
La principal diferencia radica en su tamaño y método constructivo: los caissons son de mayor diámetro (permitiendo a veces la inspección interna) y suelen construirse in situ, mientras que los pilotes son de menor diámetro y generalmente se hincan o perforan con equipos más ligeros.
¿Cuándo se utiliza un caisson en un proyecto de construcción?
Se utiliza un caisson cuando los suelos superficiales son blandos, inestables o no tienen la capacidad portante suficiente para soportar grandes cargas, o cuando se requiere una cimentación de gran rigidez para edificios altos, puentes o estructuras industriales pesadas.
¿Cuáles son los tipos más comunes de caissons?
Los tipos más comunes son los caissons perforados (construidos in situ), caissons hincados (prefabricados e introducidos con fuerza), y caissons flotantes (construidos en seco y luego hundidos en el agua).
¿Los caissons se pueden construir bajo el agua?
Sí, varios tipos de caissons, especialmente los flotantes y los perforados (utilizando lodo bentonítico o tubo Tremie), están diseñados específicamente para ser construidos en entornos acuáticos o con alto nivel freático.
¿Es la construcción de un caisson ruidosa o genera muchas vibraciones?
Depende del tipo: los caissons perforados generalmente producen menos ruido y vibraciones, haciéndolos adecuados para áreas urbanas. Los caissons hincados, por otro lado, pueden generar un ruido y vibraciones significativos.
¿Cuánto tiempo tarda en construirse un caisson?
El tiempo de construcción de un caisson varía considerablemente según su tamaño, profundidad y el tipo de suelo, pero suele ser un proceso más lento por unidad que la instalación de pilotes, debido a la complejidad de la excavación y el vertido de concreto.
¿Son los Caisson una opción costosa?
Sí, en general, la construcción de caissons es más costosa que otras cimentaciones debido a la necesidad de maquinaria especializada, mayores volúmenes de materiales y mano de obra altamente calificada.
¿Qué tan profundos pueden ser los caissons?
Los caissons pueden alcanzar profundidades considerables, desde decenas hasta más de cien metros, dependiendo de las condiciones del suelo y los requisitos de carga de la estructura, buscando siempre un estrato de suelo o roca competente.
¿Qué normativa rige el diseño y construcción de caissons?
El diseño y construcción de caissons están regidos por códigos y normativas de construcción locales e internacionales, que establecen requisitos específicos para la investigación geotécnica, el diseño estructural y el control de calidad, como la Norma Sismo Resistente (NSR) en países con alta actividad sísmica.
El caisson es mucho más que un simple elemento estructural; es una manifestación del ingenio humano frente a los desafíos más formidables de la naturaleza. Desde los cimientos de los rascacielos más altos hasta los soportes de puentes que atraviesan vastos océanos, estas estructuras invisibles trabajan incansablemente para garantizar la seguridad y la durabilidad de nuestro mundo construido.
Para quienes buscan erigir proyectos que desafían los límites, ya sea en entornos urbanos densos con restricciones de espacio y ruido, o en las profundidades de las aguas con suelos complejos, el caisson se erige como la solución confiable. Es la fortaleza subterránea que otorga la tranquilidad y la certeza de que lo que construimos hoy, con esfuerzo y conocimiento, perdurará por generaciones, sirviendo como un pilar fundamental de nuestro progreso. Es un recordatorio de que, a veces, los mayores actos de ingeniería son aquellos que permanecen ocultos a la vista, pero que son, sin lugar a dudas, los que sostienen todo.
